Menggunakan Sensor PIR dengan ESP32 Deteksi Gerakan Sederhana

Posted inESP32, Tutorial

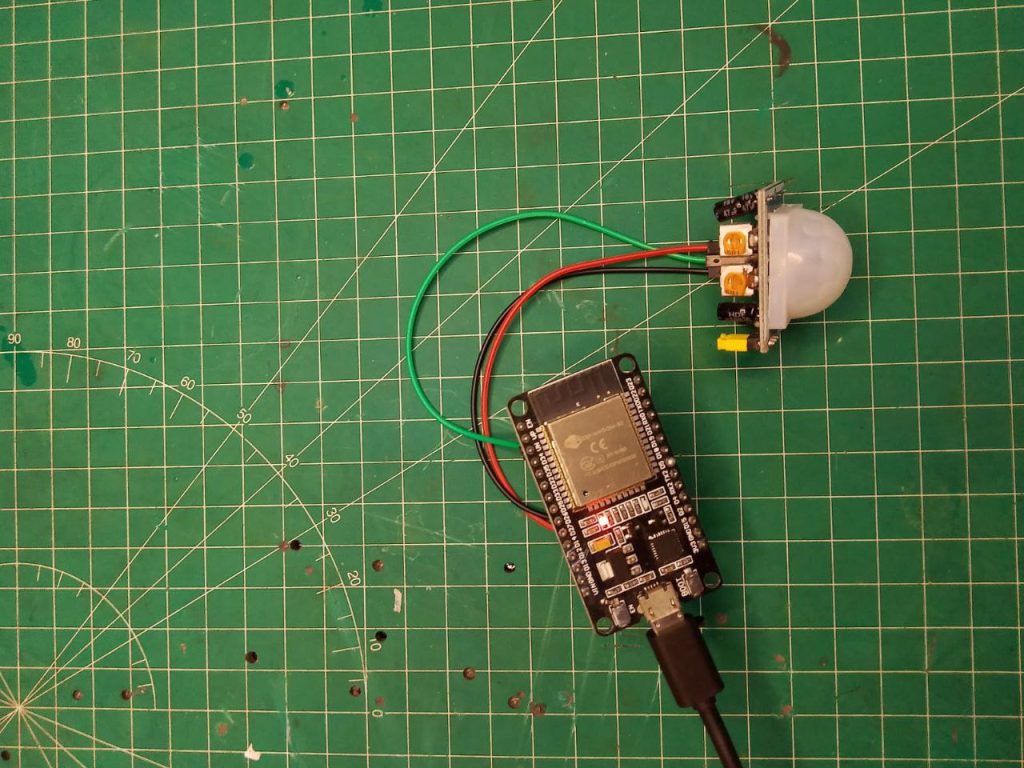

Dalam tutorial ini, kita akan belajar cara membuat sistem deteksi gerakan sederhana menggunakan sensor PIR dan ESP32. Proyek ini sangat cocok bagi pemula yang ingin memahami pemrograman dan elektronika. Dengan beberapa komponen dan kode yang mudah, Anda bisa membuat alat yang berguna untuk keamanan. Siapkan alat dan bahan Anda,

BERIKUT MERUPAKAN LANGKAH-LANGKAHNYA:

Berikut Merupakan Codingan Yang Telah Kami Sediakan, Telah Diuji Untuk Memastikan Keakuratan Serta Kestabilannya.

#include <Arduino.h>


int port_sensor_pir = 34;


int baca_sensor_pir()
{
return digitalRead(port_sensor_pir);
}


void setup()
{
Serial.begin(9600);
pinMode(port_sensor_pir, INPUT);

}
void loop(){
int sensor_pir = baca_sensor_pir;
Serial.println("Pir : " + (String)sensor_pir);


}

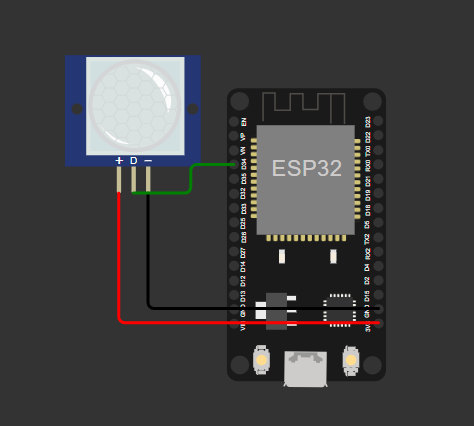

untuk skematik, kamu bisa menggunakan gambar berikut:

Berikut merupakan Koneksi Kabel:

Koneksi Kabel

  1. VCC (Sensor PIR) → 3V3 (ESP32)
  2. GND (Sensor PIR) → GND (ESP32)
  3. OUT (Sensor PIR) → GPIO 34 (ESP32)

Untuk pengujian, kami telah melakukan uji coba ! JIKA TERTARIK Tonton video di bawah ini untuk melihat bagaimana program ini berfungsi dengan baik!

Selamat mencoba! Semoga sukses dengan proyekmu. Jadikan setiap langkah sebagai pengalaman berharga. Salam dari Labrobotika, tempat inovasi dan kreativitas!
